- ・標準タイプがすでに他社比較で強化タイプ
高耐久・高強度モデル - ・メカニカルロック
アーム側フックおよびリンク側フックのそれぞれに
手動式安全ロック「メカニカルロック」を装備
安全性を高めました - ・ロックプレート
スクリューロッドゆるみ防止用回り止め金具を採用

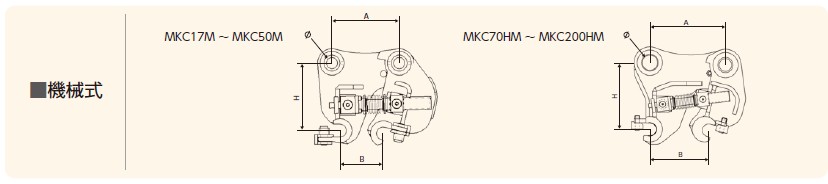

| 型式 | 適合ショベル トン |
ピン間距離（L） mm |
総質量 kg |
許可荷重 KN |
|||
|---|---|---|---|---|---|---|---|
| ショベル側（A） | アタッチメント側（B） | オフセット（H） | |||||
| 最小 | 最大 | ||||||
| 2 | 160（CAT,クボタ） 200（日立,コベルコ, コマツ,ヤンマー） |
140 | 250 | 210 | 35 | 10 | |
| 3 | 210 | 165 | 285 | 205 | 45 | 15 | |
| 4～5 | 260 | 180 | 330 | 230 | 50 | 25 | |
| 7 | 310 | 285 | 400 | 260 | 90 | 70 | |
| 10～12 | 410 | 360 | 520 | 385 | 195 | 100 | |
- 許容荷重とは、MKCの両フック先端部それぞれに加えられる荷重を表し、アタッチメントの質量と作業で発生する負荷を加えた値です。許容荷重は、弊社設計基準に基づきます。
- 仕様は、代表的な値です。装着ショベルや仕様により異なります。
- 仕様は改良のため、事前予告なく変更することがあります。
- ワンタッチの老舗【ミクロ製】
純正オプションにも採用される信頼のワンタッチ
専業メーカーだからこそ自社開発・自社生産により耐久性を徹底的に研究
- ・Ｍロック
- ・特殊仕様 対応可能
- ・フロント・リア部に一体曲げ加工を採用
- ・シム式のガタ調整機構を採用
- ・リンケージ接合部にはめ込み式ブッシュを採用（ML70以上）
ブレーカ使用時の衝撃をやわらげます（ブレーカ仕様使用時のみ） - ・標準クレーン仕様・ブレーカ仕様 がございます
ご注文時にご指定下さい
| 型式 | 取付ショベル（㎥） | 総重量 | 取付可能芯間 A（mm） |
B（mm） | C（mm） | 標準クレーン仕様 | ブレーカ仕様 |
|---|---|---|---|---|---|---|---|
| ML10 | 0.12未満 3トンクラス |
50kg | 200 | 160～270 | 190 | 標準クレーン仕様 | ブレーカ仕様 |
| ML20 | 0.12～0.2 | 65kg | 270 | 200～310 | 200 | 標準クレーン仕様 | ブレーカ仕様 |
| ML25 | 0.25 | 90kg | 320 | 250～400 | 250 | 標準クレーン仕様 | ブレーカ仕様 |
| ML45 | 0.4～0.45 | 190kg | 400 | 330～500 | 300 | 標準クレーン仕様 | ブレーカ仕様 |
| ML70 | 0.7 | 290kg | 445 | 390～560 | 340 | 標準クレーン仕様 | ブレーカ仕様 |
| ML90 | 0.9 | 320kg | 490 | 420～600 | 340 | 標準クレーン仕様 | ブレーカ仕様 |
- 型式によってA寸法を違えて製造する場合があります（例：日立EX200）
- 作業範囲が未装着車よりやや狭くなります
- 本仕様は予告なく仕様を変更する場合があります
- アタッチメント専門メーカーとして様々なモデルを販売
確実に行うワンタッチ脱着装置を採用し
各種アタッチメントの交換を簡単に、スピーディーに
油圧配管も不要で、経済的
- ・スーパーキャッチ
- ・カプラーはV型形状により確実にピンをキャッチ
ガタが生じても、スクリューボトルと締めこむことで
安定した取付を確保 - ・フレームは高張力鋼板のプレス一体曲げ構造
耐久性重視の余裕設計 - ・一歩進んだ安全ロック機構（PAT.）
特殊ロック用プレートをセットするだけで確実にロック - ・標準仕様・クレーン仕様 がございます
ご注文時にご指定下さい
| 型式 | 取付ショベル重量（t） | 対応ピン径（mm） | 取付可能芯間A（mm） | B（mm） | 重量（kg） | 標準仕様 | クレーン仕様 | ブレーカ仕様 |
|---|---|---|---|---|---|---|---|---|
| AC-30 | 1.9～3.5 | φ30,35,38,40 | S)115～202 M)161～275 L)171～287 |
193 | 25 | 標準仕様 | クレーン仕様 | なし |
| AC-40 | 3.5～5.5 | φ40,45,50 | 197～395 | 230 | 50 | 標準仕様 | クレーン仕様 | なし |
| AC-60 | 5.5～9.0 | φ45,50,55 | 238～433 | 250 | 75 | 標準仕様 | クレーン仕様 | なし |
| AC-120 | 9.0～16.0 | φ55,60,65 | 342～527 | 305 | 140 | 標準仕様 | クレーン仕様 | なし |
| AC-200 | 17.0～20.0 | φ70,75,80 | 376～618 | 350 | 260 | 標準仕様 | クレーン仕様 | なし |
| AC-300 | 23.0～25.0 | φ90,100 | 479～714 | 420 | 320 | 標準仕様 | クレーン仕様 | なし |
- A寸法はピン径により異なります
取付ショベル重量はメーカーにより異なる場合があります - 予告なしに仕様変更する場合がありますので、ご了承下さい
- ブレーカー仕様は廃盤になりました
ブレーカーを装着する場合は、甲南あるいはMロックをご使用ください
